一、什么是应急照明控制器

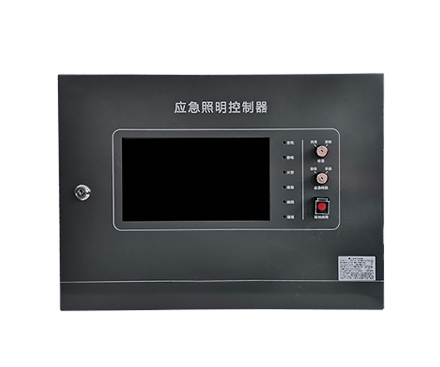

SJ-C-30W/B7100型应急照明控制器（以下简称B7100控制器）是一个整合了火灾报警控制、应急照明设备管理、疏散指示预案的系统平台，与应急照明集中电源、消防应急灯具共同组建成集中控制型应急照明和疏散指示系统。B7100控制器能够直观显示系统中各设备的运行状态、报警信息，利用探测器、应急灯具在建筑平面图的位置关系，自动生成动态疏散预案，控制消防应急灯具点亮、闪烁或熄灭指示逃生路线，人员根据灯具指示方向，远离火警到达安全出口。
二、应急照明控制器的应用场景
本产品为壁挂安装方式，占用空间小，适用高档写字楼、住宅小区、各类商场、体育馆、展览馆、酒店等场所。产品的防护等级为IP33，可以安装在消控室、电井等室内绝大部分区域。产品执行标准为GB17945-2010，设计时参照了GB51309-2018《消防应急照明和疏散指示系统技术标准》部分条款要求。
三、应急照明控制器的安装与使用
1.开箱检查：检查外包装是否完好无损，检查应急照明控制器的铭牌标志、合格证、3C标签等是否齐全。
2.开机前检查：
检查电源线是否连接牢固，所用的电源线应符合使用要求。
检查各接口连接线是否连接正确、极性是否接反，避免影响产品正常通讯。
用万用表测量输入电压是否在产品的输入要求范围内。
产品的接地线是否连接。
电池的连接极性是否正确。
3.上电测试：
打开应急照明控制器箱门，按下开关电源的主电开关、备电开关。接通电源后，电路板上的电源指示灯会点亮，显示屏的背景灯会点亮，大约10秒后显示屏才显示公司LOGO信息，2分钟后软件才正式启动。
四、应急照明控制器接线方式
接线示意图
五、应急照明控制器功能特点
1.采用NXP新一代i.MX6工业级处理器平台，具有出色的3D图形性能，可实现最佳用户体验界面
2.采用10.1英寸工业级红外感应触摸屏，操作灵活方便
3.基于安卓系统开发的简单友好的人机交互界面
4.壁挂安装方式，占用空间小
5.以建筑物平面图作为背景显示，直观显示终端所处的位置及运行状态
6.支持导入DXF格式建筑平面图，采用矢量图描述形式，可多倍放大
7.在矢量图上可以直观查看灯具和探测器的工作状态
8.自动定位首火警，自动规划疏散路径系统运行历史记录及查询功能，存储记录10000条
9.提供多种与火灾报警控制器的连接端口，便于接收火警信息大容量8G程序存储，2G运行内存
10.低功耗
