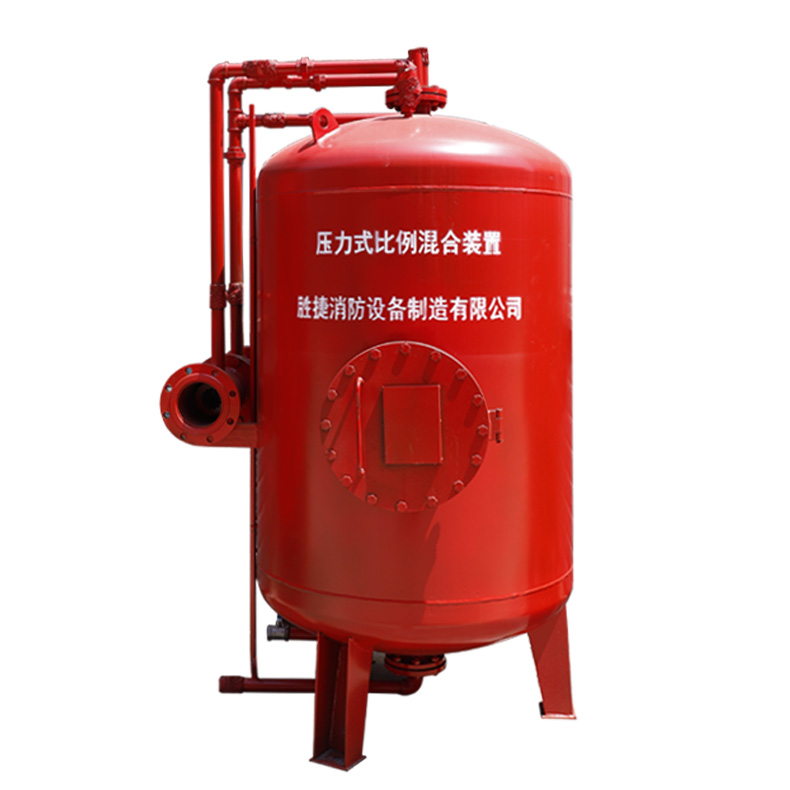

系统介绍
压力式比例混合装置主要由带胶囊的泡沫液压力储罐与利用文丘里效应制成的PHYM型压力式比例混合器组成，当系统管网中的水流经比例混合器时，在比例混合器的前后会形成压差。压高处的一部分水进入罐内，挤压胶囊，将胶囊中的泡沫液挤压至系统管网低压处与水混合形成泡沫混合液。配合泡沫发生器产生相应的泡沫来灭火。本产品配合水泵及相应的泡沫液和泡沫产生器可组成各种低、中、高倍数泡沫灭火系统及泡沫喷淋、水成膜泡沫灭火系统。
系统组成
消防泡沫罐主要有罐体、胶囊、比例混合器、进水管路、出液管、排水阀、排污阀、安全阀、压力表组成。
工作原理
当压力水经比例混合器时，一部分压力水（6%或3%）由支管进入泡沫液储罐内挤压胶囊，置换出等量的泡沫液与另一部分水（94%或97%）在比例混合器内混合成泡沫混合液提供给泡沫产生装置，产生空气泡沫进行灭火。
应用场所
压力式比例混合装置适用于飞机库、油库、仓库、矿井、电缆沟、隧道、及其他地下建筑、石油液化气站、宾馆电动机、汽油机、柴油机、消防车、消防艇等场所。
供液时间
混合器在某一混合比和某一流量下的供液时间按下计算
T＝V/O*λ
T：表示时间秒（S）
V：储液容量升（L）
Q：混合液容量升/秒（L/S）
λ：混合比3%或6%
