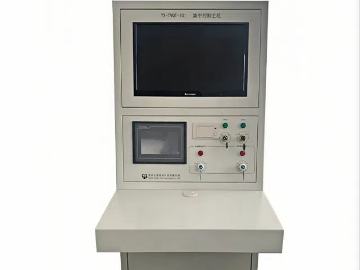

由灭火装置集中控制盘、电源盘、视频管理系统等组成琴台机柜，集中管理现场的灭火装置、现场控制箱、电磁阀等。末端试水装置灭火装置集中控制盘是系统的核心，不仅可以记录所有的事件信息，还可以对灭火装置进行单点控制，与视频管理系统配合使用，可实现对现场灭火装置的远程操控。可以人工监控现场火情及手动对准火源进行喷水灭火。灭火装置电源控制盘能够为灭火装置及电磁阔提供两路可控的AC220V电源。并可自动和手动启动消防泵，并能接收和启采水泵的反馈信号。
通过视频管理系统可以手动切换任意灭火装置内的摄像头视频信号，并对现场的大空间灭火装置进行遥控、确认火情等-系列人工决策功能。
灭火装置集中控制盘以 CAN 总线的方式管理灭火装置现场手动控制箱，每台集中控制盘以 CAN 总线的方式管理一个防火分区最多 50 台现场手动控制箱。使用该主机可以通过安防等视频系统查看现场火情，并手动控制灭火装置进行灭火。主机采用 7 英寸高亮度MCGS 触摸屏显示和控制，利用丰富的图形界面实现对现场灭火装置的全方位集中监控与管理。
●工作电压：DC24V
●功 耗：≤10W
●工作温度：0～45℃
●储存温度：-10～60℃
●相对湿度：≤90%（40℃）
●分机数量：50 点
●通讯接口：CAN 总线
主机主监控界面
A.指示灯显示火警、CAN 故障、RS485 故障信息。当系统中出现一个或多个火警或故障
时，指示灯显示红色，没有报警或故障时，显示绿色。
B.在报警列表里显示当前火警、CAN 故障、RS485 故障详细信息，包括火警点及火警或
故障出现和消除时间信息。
C.联网指示灯，当系统通讯正常时，联网指示等交替闪烁，闪烁速度反映通讯数据量的
大小。
