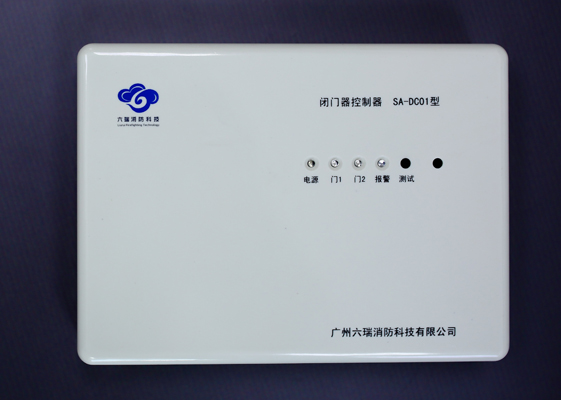

供应闭门器控制器SA-DC01

1、电源输入：直流24V电源输入端，可为2个各小于200mA负载的闭门器提供支持。

2、闭门器1供电：为闭门器1提供电源.端口有短路保护，当这个输出端的线路短路时，不会影响到另一路闭门器的电源供给和控制板的其他正常工作。

3、闭门器2供电：为闭门器2提供电源.端口有短路保护，当这个输出端的线路短路时，不会影响到另一路闭门器的电源供给和控制板的其他正常工作。

4、消防输入：此端口既可以接入24V直流信号也可以接入无源开关信号。当接入24V直流信号时，须将J1的2-3短接；当接入无源开关信号时，须将J1的1-2和3-4分别短接。当选择有源信号并输入24V直流信号时，或者选择无源信号并使输入信号短连时，控制器将顺序切断闭门器1和闭门器2的供电，达到关门目的。控制器在收到消防信号后切断闭门器1电源的同时会点亮红色报警指示灯并在信号反馈端输出反馈信号。

5、烟感输入(可选)：无源开关量输入。当此输入端口短连时,，控制器将顺序切断闭门器1和闭门器2的供电,达到关门目的，控制器在收到烟感信号后切断闭门器1电源的同时会点亮红色报警指示灯并在信号反馈端输出反馈信号。

6、测试按键：为模拟测试消防信号输入来检测控制器输出控制而设计。按下此键时，控制器将顺序切断闭门器1和闭门器2的供电，达到关门目的。在切断闭门器1电源的同时会点亮 红色报警指示灯并在信号反馈端输出反馈信号。

7、信号反馈端：当有消防信号/烟感信号输入或按下测试按键时，信号反馈端动作,输出与正常情况相反的可选的(打开/闭合)的开关量信号。
