可恢复式定温 JTW-LD-DT8085 感温电缆

产品简介

JTW-LD-DT8085型缆式线型感温火灾探测器（感温电缆）是一款可恢复式的缆式定温火灾探测器，其定温报警温度设定为85℃。该探测器主要由信号处理器、终端处理器和可恢复式感温电缆三部分组成。它能够与国内外各种类型的火灾报警控制器兼容，共同构建完善的火灾自动探测报警系统。

主要应用场所

（1）电缆设施:电缆隧道、电缆竖井、电缆夹层，电缆桥架等

（2）电力设施:配电装置、开关设备、变压器，电抗器等。

（3）皮带传输设施:输煤皮带等。

常见的应用场所有大型发电厂、钢厂电缆隧道、公路铁路地铁隧道、化工类油类罐体,变压器等场所。

工作原理

探测器的感温电缆为温度敏感元件，JTW-LD-DT8085感温电缆由两根热敏绝缘材料线芯绞合而成，能够对沿着其安装长度范围内任意一点的温度变化进行探测(最短报警长度1米)，当温度上升至响应值时，感温电缆线芯间的阻值跃变，信号处理器随时检测感温电缆线芯间电阻状态，做出火警判断。

产品特点

（1）产品超长五年质保。

（2）产品有极高的通用性和完善的匹配机制，线缆可以配接任意品牌信号处理器终端盒，公司可售后任意品牌信号处理器、终端盒。

（3）高分子材料升级创新了外观，用料扎实、线缆弧度更圆，避免施工损伤具有更高的抵抗磨损性能。

（4）创新设计电磁干扰识别软件系统，电路板程序的升级，智能识别电磁干扰，大大降低误报的可能性。

（5）产品包装：包装盒创新设计，内放安装配件，客户至上的思维，是公司整体遵循的服务意识。

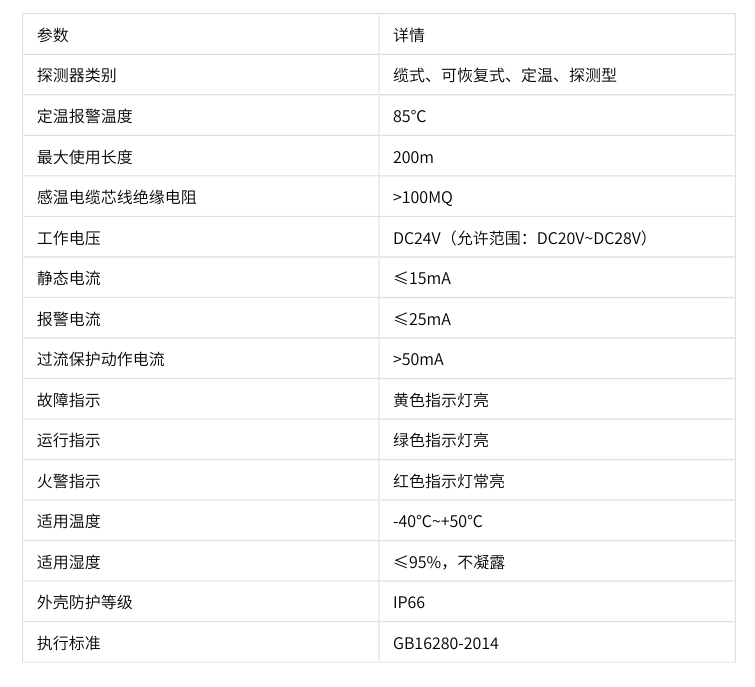

技术指标

线型感温火灾探测器的敷设

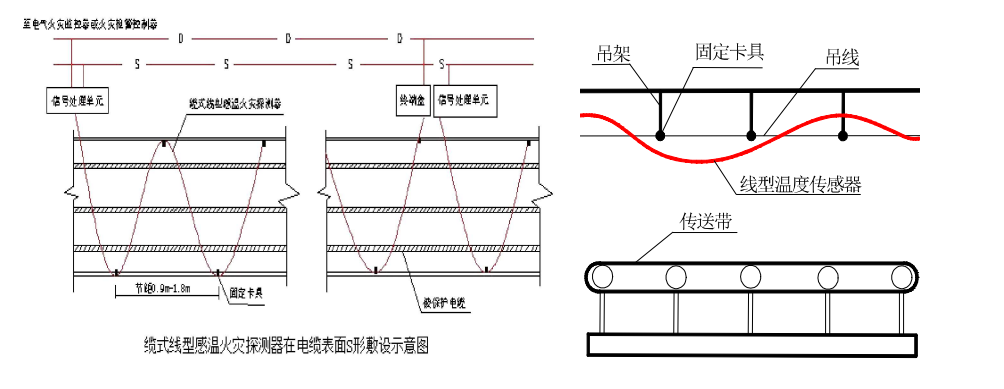

线型感温火灾探测器可以采用正弦波接触式敷设或直线悬挂敷设。其中接触式又可采用正弦波平铺、环绕或直线铺设等方式，使线型温度传感器与被保护对象有尽可能多的接触面积，增加系统的可靠性。悬挂式将线型温度传感器用固定支架悬挂在被保护对象的周围，具体安装见图:

接线与调试：

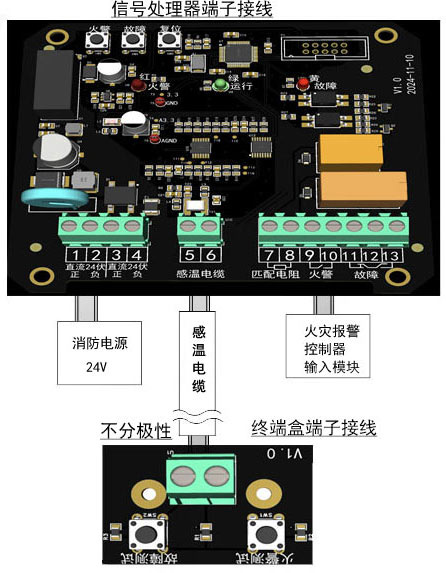

1)安装接线图接线。通电后，系统自检2~3秒后，运行灯常亮。
2)手动测试模拟故障：断开感温电缆任意一根，断开数秒后故障灯闪亮，故障继电器动作，用万用表测量故障端子11与12端子断开，12与13端子导通，重新连接电缆数秒后故障状态消失，恢复正常状态。
3)手动测试模拟火警：按火警微动开关后火警灯常亮，火警继电器动作，用万用表测量火警端子9和10端子导通。
4)如果要加温测试，可以将感温线缆距离末端1m加热(放入持续保持沸腾水中），当温度达到动作阈值，即可产生火灾报警。
5)调试完毕，盖好上部盒盖，通电运行。
